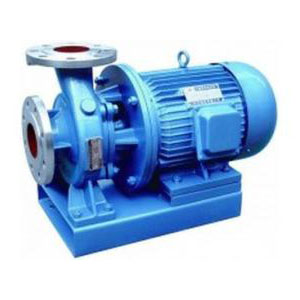

ISWB臥式單級單吸防爆油泵

運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。

維修方便：更換密封、軸承、簡易方便。

占地更省：出口可向左、向右、向上三個方向，便管道布置安裝，節省空間。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：WCB手提式不銹鋼齒輪油泵上一個：油桶泵

概述

ISWB臥式單級單吸防爆油泵，是在ISW基礎上派聲生出適用油泵。該系列泵性能優、可靠性高、壽命長、結構合理、外形美觀，具有行業領先水平。

應用范圍

ISWB臥式單級單吸防爆油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃～+105℃。

1、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。

結構簡圖

運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。

維修方便：更換密封、軸承、簡易方便。

占地更?。撼隹诳上蜃蟆⑾蛴?、向上三個方向，便管道布置安裝，節省空間。

型號意義

性能參數表

型號

流量

揚程
(m)

效率
(%)

轉速
(r/min)

電機功率
(kw)

(m3/h)

(L/s)

15-80

1.1
1.5
2.0

0.30
0.42
0.55

8.5
8.0
7.0

26
34
34

2800

0.18

20-110

1.8
2.5
3.3

0.50
0.69
0.91

16.0
15.0
13.5

25
34
35

2800

0.37

20-125

1.8
2.5
3.3

0.50
0.69
0.91

21.0
20.0
18.6

28
35
34

2800

0.75

20-160

1.8
2.5
3.3

0.50
0.69
0.91

33
32
30

19
25
23

2900

1.5

25-110

2.8
4.0
5.2

0.78
1.11
1.44

16.0
15.0
13.5

34
42
41

2900

0.55

25-125

2.8
4.0
5.2

0.78
1.11
1.44

20.6
20.0
18.0

28
36
35

2900

0.75

25-125A

2.5
3.6
4.6

0.69
1.00
1.28

17.0
16.0
14.4

29
35
31

2900

0.75

25-160

2.8
4.0
5.2

0.78
1.11
1.44

33
32
30

24
32
33

2900

1.5

25-160A

2.6
3.7
4.9

0.12
1.03
1.36

29
28
26

27
31
29

2900

1.1

32-100

3.5
4.5
5.3

0.97
1.24
1.47

14.5
12.5
11

35
40
38

2900

0.55

30-125

3.5
5.0
6.5

0.97
1.39
1.80

22
20
18

40
44
42

2900

0.75

32-125A

3.1
4.5
5.8

0.86
1.25
1.61

17.6
16.0
14.4

39
43
40

2900

0.55

32-160

4.4
6.3
8.3

1.22
1.75
2.32

33
32
30

40
44
42

2900

1.5

32-160A

2.8
4.0
5.2

0.78
1.11
1.44

27
25
21

31
34
32

2900

1.1

32-200

3.1
4.5
5.8

0.86
1.25
1.61

50.5
50.0
48.0

28
32
30

2900

32-200A

2.8
4.0
5.2

0.78
1.11
1.44

44.6
44
42.7

34
40
42

2900

2.2

32-160(1)

4.4
6.3
8.3

1.22
1.75
2.32

33.2
32
30.2

34
40
42

2900

2.2

32-200(1)

4.4
6.3
8.3

1.22
1.75
2.32

50.5
50.0
48.0

26
33
35

2900

40-100

4.4
6.3
8.3

1.22
1.75
2.31

13.2
12.5
11.3

48
54
53

2900

0.55

40-100A

3.9
5.6
7.4

1.08
1.56
2.06

10.6
10.0
9.0

48
52
50

2900

0.37

40-125

4.4
6.3
8.3

1.22
1.75
2.31

21
20
18

41
46
43

2900

1.1

40-125A

3.9
5.6
7.4

1.08
1.56
2.06

17.6
16
14.4

40
45
41

2900

0.75

40-160

4.4
6.3
8.3

1.22
1.75
2.31

33
32
30

35
40
40

2900

2.2

40-160A

4.1
5.9
7.8

1.14
1.64
2.17

29
28
26.3

34
39
39

2900

1.5

40-160B

3.8
5.5
7.2

1.06
1.53
2.0

25.5
24
22.5

34
38
37

2900

1.1

40-200

4.4
6.3
8.3

1.22
1.75
2.31

51
50
48

26
33
32

2900

40-200A

4.1
5.9
7.8

1.14
1.64
2.17

45
44
42

26
31
32

2900

40-200B

3.7
5.3
7.0

1.03
1.47
1.94

38
36
34.5

25
29
27

2900

2.2

40-250

4.4
6.3
8.3

1.22
1.75
2.31

82
80
74

24
28
28

2900

7.5

40-250A

4.1
5.9
7.8

1.14
1.64
2.17

72
70
65

24
28
27

2900

5.5

40-250B

3.8
5.5
7.0

1.06
1.53
1.94

61.5
60
56

23
27
26

2900

40-100(1)

8.8
12.5
16.3

2.44
3.47
4.53

13.2
12.5
11.3

55
62
60

2900

1.1

40-100(1)A

8.0
11.0
14.5

2.22
3.05
4.03

10.6
10.0
9.0

57
60
59

2900

0.75

40-125(1)

8.8
12.5
16.3

2.44
3.47
4.53

21.2
20.0
17.8

49
58
57

2900

1.5

40-125(1)A

8.0
11.0
14.5

2.22
3.05
4.03

17.0
16.0
14.0

53
57
55

2900

1.1

40-160(1)

8.8
12.5
16.3

2.44
3.47
4.53

33
32
30

45
52
51

2900

40-160(1)A

8.2
11.7
15.2

2.28
3.25
4.22

29
28
26

44
51
50

2900

2.2

40-160(1)B

7.3
10.4
13.5

2.38
2.89
3.75

23
22
20.5

2900

1.5

40-200(1)

8.8
12.5
16.3

2.44
3.47
4.53

51.2
50
48

38
46
46

2900

5.5

40-200(1)A

8.3
11.7
15.3

2.31
3.25
4.25

45.0
44
42

37
45
45

2900

40-200(1)B

7.5
10.6
13.8

2.08
2.94
3.83

37
36
34

2900

40-250(1)

8.8
12.5
16.3

2.44
3.47
4.53

81.2
80
77.5

31
38
40

2900

40-250(1)A

8.2
11.6
15.2

2.28
3.22
4.22

71.0
70
68

2900

7.5

40-250(1)B

7.6
10.8
14

2.11
3.0
3.89

61.4
60
58

2900

5.5

40-250(1)C

7.1
10.0
13.1

1.97
2.78
3.64

53.2
52
50.4

2900

5.5

50-100

8.8
12.5
16.3

2.44
3.47
4.53

13.6
12.5
11.3

55
62
60

2900

1.1

50-100A

8
11
14.5

2.22
3.05
4.03

11
10
9

2900

0.75

50-125

8.8
12.5
16.3

2.44
3.74
4.53

21.5
20
17.8

49
58
57

2900

1.5

50-125A

8
11
14.5

2.22
3.05
4.03

17
16
14

2900

1.1

50-160

8.8
12.5
16.3

2.44
3.47
4.53

33
32
30

45
52
51

2900

50-160A

8.2
11.7
15.2

2.28
3.25<

適用范圍

1、isw臥式清水泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。

2、iswr臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，iswr型使用溫度t≤120℃。

3、iswh臥式化工泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。

4、iswb臥式管道油泵，供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～ +120℃。

故障原因與解決方案

故障形式	產生原因	排除方法
泵不出水	a.進出口閥門未打開，進出管路阻塞，流道葉輪阻塞	檢查，去除阻塞物
	b.電機運行方向不對，電機缺相轉速很慢	調整電機方向，緊固電機接線
	c.吸入管漏氣	擰緊各密封面，排除空氣
	d.泵沒灌滿液體，泵腔內有空氣	打開泵上蓋或打開排氣閥，排盡空氣
	e.進口供水不足，吸程過高，底閥漏水	停機檢查、調整（并網自來水管和帶吸程使用易出現此現象）
	f.管路阻力過大，泵選型不當	減少管路彎道，重新選泵
水泵流量不足	a.先按1.原因檢查	先按1.排除
	b.管道、泵流道葉輪部分阻塞，水垢沉積、閥門開度不足	去除阻塞物，重新調整閥門開度
	c.電壓偏低	穩壓
	d.葉輪磨損	更換葉輪
功率過大	a.超過額定流量使用	調節流量關小出口閥門
	b.吸程過高	降低
	c.泵軸承磨損	更換軸承
雜音振動	a.管路支撐不穩	穩固管路
	b.液體混有氣體	提高吸入壓力排氣
	c.產生汽蝕	降低真空度
	d.軸承損壞	更換軸承
	e.電機超載發熱運行	調整按5.
電機發熱	a.流量過大，超載運行	關小出口閥
	b.碰擦	檢查排除
	c.電機軸承損壞	更換軸承
	d.電壓不足	穩壓
水泵漏水	a.機械密封磨損	更換
	b.泵體有砂孔或破裂	焊補或更換
	c.密封面不平整	修整
	d.安裝螺栓松懈	緊固
